NX多轴加工投影方式朝向驱动体详解

   做NX多轴加工时，很多人对投影方式中的垂直于驱动体和朝向驱动体的具体区别不甚了解，看了一些教程也是讲不清楚原理。NX官方给出的说法是：如果使用“曲面区域驱动方法”，则使用“朝向驱动体”投影矢量以避免铣削到非预期的部件几何体。“朝向驱动体”的工作方法与“垂直于驱动体”投影方式类似，但有以下区别：

1.它设计为用于型腔铣    2.驱动曲面位于部件内部

    所谓兵无常势，水无常形，软件使用上没有一个具体的套路，我们使用一个软件，只有掌握了每一个参数的细节才能灵活做出我们想要的刀具路径。

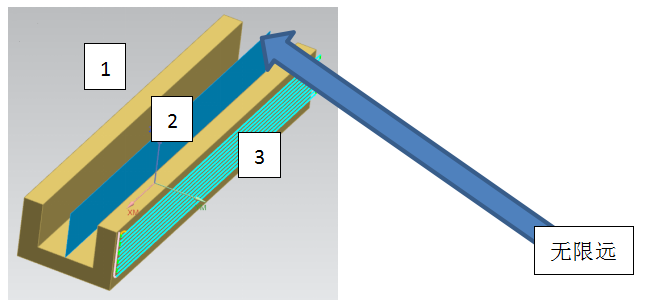

    垂直于驱动体的原理是：软件从无限远区，从驱动体垂直方向把驱动体上的路径节点投影到它最先按触到的部件上。这一点跟PowerMill的曲面投影差不多，不同的是PowerMill可以通过一组命令来控制投影距离。

如图：

    不管我们把蓝色的驱动面放1、2、3任何一个位置，只要是加工侧选择的朝向右边。最终的加工刀具路径都是在现在这个位置。如果我们想加工中间的槽位面就需要用到朝向驱动体投影。

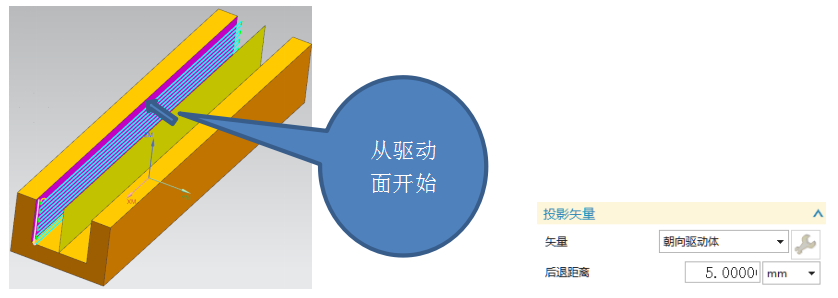

朝向于驱动体的原理是：从驱动曲面开始（不是无限远）向垂直方向投影，直到接触到第一个部件面。

如图：

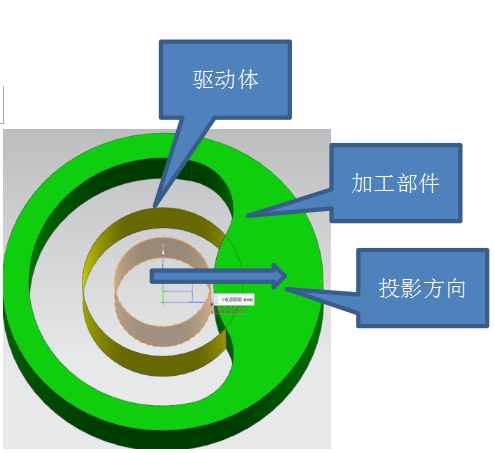

    在这个参数下面还有一个后退距离参数，如果这个参数不为零，那么实际投影距离不是从驱动面开始，而是从驱动面反方向一段距离开始的。

如下图：

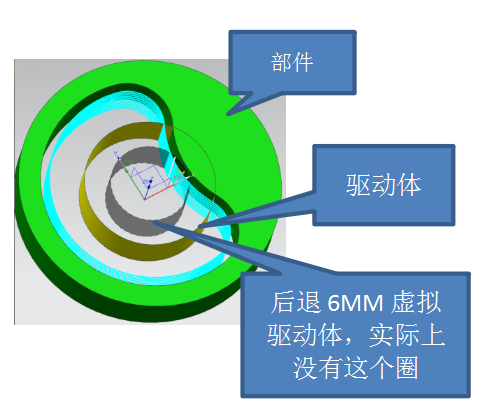

    如果驱动体跟部件交叉，那么交叉位置就会产生无效刀路，这个时候就可以通过后退距离这个参数解决，从图上可以看出交叉位置有6MM，只要我们在后退距离输入6MM就可以。

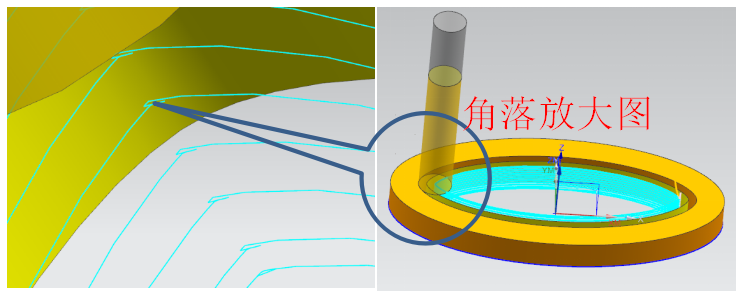

对于这个驱动方式还有一些需要注意的地方，如果驱动体的上面有拐角半径小于刀具半径会产生一些折叠的刀具路径。

如图：

作者：彭辉  电话:18664332694
